차단기 종류별 차이점 및 적용사례, 장단점 (완벽 가이드)

◈ 목차 ◈

• 1. 차단기란 무엇인가요?
• 2. 차단기의 기본 구조와 원리
• 3. 차단기의 주요 종류
  • 3-1. 1. MCB (소형차단기)
  • 3-2. MCCB (배선용차단기)
  • 3-3. ACB (기중차단기)
  • 3-4. VCB (진공차단기)
  • 3-5. ELCB/RCCB (누전차단기)
• 4. 차단기 종류별 비교표
• 5. 주요 제조사 및 시장 점유율
• 6. 결론

---

1. 차단기란 무엇인가요?

차단기(Breaker)는 전기 회로에서 이상 전류(과전류, 단락 등)가 발생했을 때,

자동으로 회로를 끊어 전기 설비와 사람을 보호하는 장치입니다.
쉽게 말해, 전기의 안전벨트라고 할 수 있어요.

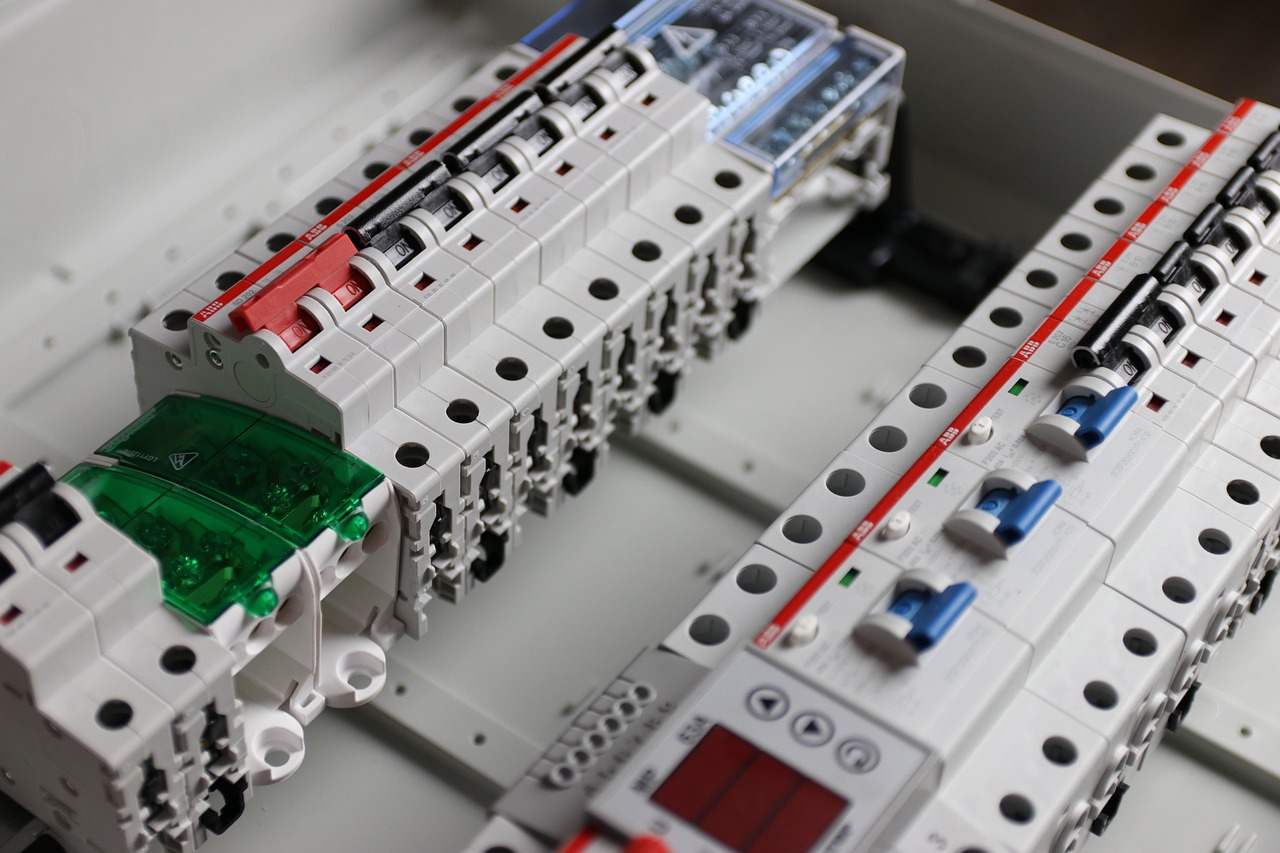

차단기

---

2. 차단기의 기본 구조와 원리

차단기의 구조는 단순합니다.

• 감지부: 이상 전류를 빠르게 감지
• 차단부: 회로를 물리적으로 끊음
• 조작부: 수동 또는 자동으로 차단기를 작동시킴

차단기는 "온-오프 스위치"처럼 보이지만, 내부에는 스프링, 접점, 아크 소호 장치 등

복잡한 메커니즘이 숨어 있습니다.

---

3. 차단기의 주요 종류

3-1. MCB (소형차단기)

MCB(Miniature Circuit Breaker)는 소형 건물, 가정용에 주로 사용됩니다.

• 적용 사례: 주택 내부 조명, 콘센트 회로
• 특징: 저용량(보통 100A 이하), 가격 저렴
• 장점: 교체 간편, 저렴
• 단점: 고용량 설비에는 부적합

대표 제품

• LS ELECTRIC - Susol MCB
• ABB - S200 시리즈

---

3-2. MCCB (배선용차단기)

MCCB(Molded Case Circuit Breaker)는 중대형 전기설비에 적합합니다.

• 적용 사례: 공장, 빌딩 주전원 설비
• 특징: 100A~2500A까지 다양한 전류대 지원
• 장점: 고용량 설비에도 적용 가능
• 단점: MCB보다 비싸고 크기가 큼

대표 제품

• LS ELECTRIC - Metasol MCCB
• Schneider Electric - Compact NSX

---

3-3. ACB (기중차단기)

ACB(Air Circuit Breaker)는 대전류(수천 암페어)를 다루는 곳에 사용됩니다.

• 적용 사례: 대형 공장, 병원, 데이터센터
• 특징: 630A~6300A 대용량 지원
• 장점: 유지보수 용이, 고성능
• 단점: 설치 비용이 높음

대표 제품

• LS ELECTRIC - Susol ACB
• ABB - Emax2 ACB

---

3-4. VCB (진공차단기)

VCB(Vacuum Circuit Breaker)는 고전압 설비(22.9kV 이상)에서 사용됩니다.

• 적용 사례: 변전소, 고압 산업설비
• 특징: 아크 소멸을 진공 상태에서 처리
• 장점: 긴 수명, 유지비용 절감
• 단점: 초기 설치 비용이 매우 높음

대표 제품

• LS ELECTRIC - Susol VCB
• Siemens - 3AF VCB

---

3-5. ELCB/RCCB (누전차단기)

ELCB(Earth Leakage Circuit Breaker), RCCB(Residual Current Circuit Breaker)는

감전 사고를 방지하는 데 초점을 둔 차단기입니다.

• 적용 사례: 가정 욕실, 주방, 산업체 위험지역
• 특징: 누설전류 감지 (30mA, 100mA 등)
• 장점: 감전 사고 예방
• 단점: 과부하 차단 기능은 없음

대표 제품

• LS ELECTRIC - ELCB
• Schneider Electric - Acti 9 RCCB

---

4. 차단기 종류별 비교표

종류 용도 전류 범위 장점 단점

MCB	가정용, 소형 건물	~100A	저렴, 교체 쉬움	대형설비 부적합
MCCB	중대형 설비	~2500A	다양한 용량 지원	고가, 크기 큼
ACB	대형 공장, 병원	~6300A	대전류 지원, 유지 쉬움	설치 비용 높음
VCB	변전소, 고압설비	고전압	긴 수명, 낮은 유지비용	고가 초기비용
ELCB/RCCB	감전 방지	소전류	감전 사고 예방	과부하 보호 안됨

---

5. 주요 제조사 및 시장 점유율

2025년 현재, 세계 차단기 시장은 다음과 같이 구성되어 있습니다.

제조사 시장 점유율(%) 특징

Schneider Electric	15%	글로벌 점유율 1위, 다양한 전기 솔루션 제공
ABB	13%	산업용 대형 설비 강자
Eaton	10%	북미 시장 강세
Siemens	9%	고성능 고급형 차단기 생산
LS ELECTRIC (국내)	5%	국내 1위, 아시아 시장 확대 중
기타	48%	다양한 중소업체 분포



🔹 국내 시장에서는 LS ELECTRIC이 가장 높은 점유율(약 40%)을 차지하고 있습니다.
🔹 글로벌 메이커들은 주로 산업용, 고압용 차단기에 강점을 가지고 있습니다.

---

6. 결론

차단기는 우리 생활 곳곳에서 화재와 감전 사고를 예방하는 필수 장비입니다.
MCB, MCCB, ACB, VCB, ELCB 모두 상황에 맞는 선택이 중요하며,

무조건 큰 용량을 쓴다고 좋은 것은 아닙니다.



✅ 가정용 → MCB, ELCB

✅ 중대형 건물 → MCCB
✅ 대형 설비 → ACB, VCB

차단기 선택 시 반드시 전류 크기, 설치 장소, 예산 등을 고려해야 합니다.

---

♣ 추가 팁
차단기 점검 주기는 6개월~1년에 1번이 권장됩니다. 안전을 위해 주기적인 점검을 잊지 마세요!
