퓨즈(fuse)의 역할과 종류



퓨즈의 역할과 종류 – 전기 안전을 지키는 작은 수호자

전기를 사용하는 모든 기기에는 안전장치가 필요합니다.

그중에서도 가장 기본적이고 널리 사용되는 것이 바로 '퓨즈(Fuse)'입니다.

퓨즈는 우리 집 전기 제품부터 자동차, 산업용 설비까지 곳곳에서 사용되는 중요한 부품이지만

그 역할과 종류에 대해 잘 모르는 경우가 많습니다.

이 글에서는 퓨즈의 정의, 역할, 다양한 종류, 장단점, 그리고 주요 제조사 정보까지

초보자도 쉽게 이해할 수 있도록 정리했습니다.

---

목차
1. 퓨즈란 무엇인가?
2. 퓨즈의 역할
3. 퓨즈의 기본 구조
4. 퓨즈의 종류
    1) 용도에 따른 분류
    2) 동작 특성에 따른 분류
    3) 모양에 따른 분류
5. 퓨즈와 차단기의 차이점
6. 퓨즈 선택 시 고려사항
7. 대표 퓨즈 제조사 및 시장 정보
8. 정리 및 결론



---

1. 퓨즈란 무엇인가?

퓨즈(Fuse)는 과전류로부터 전기 회로를 보호하는 안전장치입니다.

전류가 정해진 범위를 초과하면 내부의 금속선이 녹아 회로를 끊어줍니다.

이로 인해 화재나 기기 손상을 미연에 방지할 수 있습니다.

---

2. 퓨즈의 역할

퓨즈의 주요 역할은 다음과 같습니다:

역할 설명

과전류 차단	허용치를 초과하는 전류가 흐르면 회로를 끊어 기기를 보호
화재 예방	전선 과열로 인한 화재 발생 위험을 줄임
간단한 보호장치	구조가 단순하고 설치가 쉬워 다양한 기기에 적용 가능
일회성 작동	한 번 끊어지면 다시 사용할 수 없어 확실한 차단 가능



---

3. 퓨즈의 기본 구조

퓨즈는 간단한 구조로 이루어져 있습니다:

• 금속선(퓨즈 엘리먼트): 전류가 흐르며 과전류 발생 시 녹아 끊어지는 부위
• 하우징(케이스): 퓨즈를 보호하고 절연 역할을 하는 외부 케이스
• 단자: 회로에 연결되는 부분

---

4. 퓨즈의 종류

1) 용도에 따른 분류

분류 사용처 특징

가정용	가전제품, 콘센트	저전류, 저전압용
산업용	모터, 변압기, 대형 설비	고전류, 고전압 대응
차량용	자동차, 오토바이	12V~24V 시스템에 최적화

2) 동작 특성에 따른 분류

유형 특징 사용 예시

고속 퓨즈	빠르게 끊어짐 (짧은 시간 안에 작동)	반도체 회로, 민감한 기기
저속 퓨즈	느리게 끊어짐 (일시 과전류 허용)	모터, 전등 등 일시적 전류 상승 장치

3) 모양에 따른 분류

이름 이미지 예시 설명

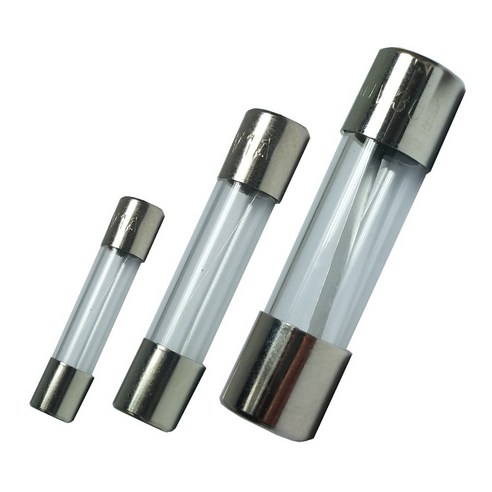

유리관 퓨즈		가장 흔한 형태, 내부가 보이는 구조

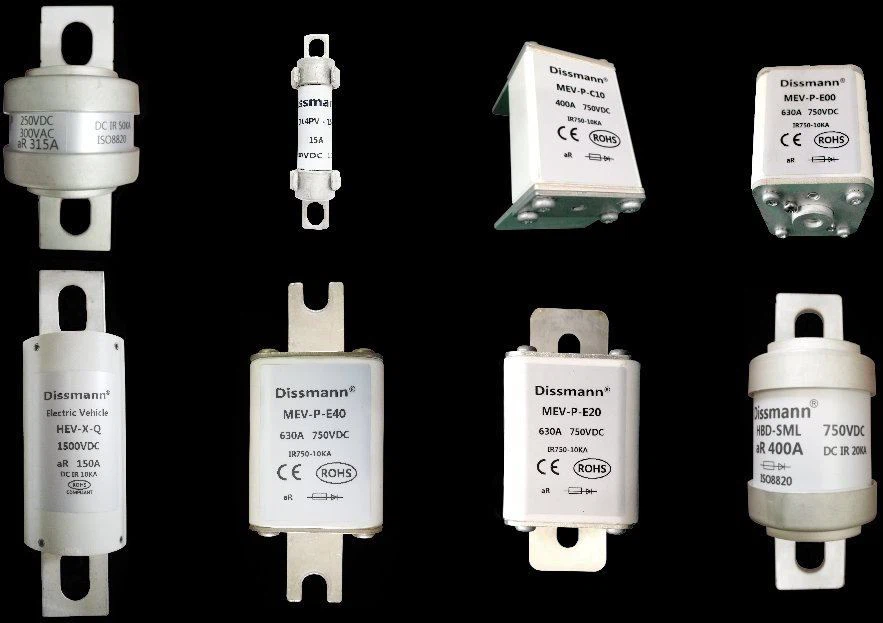

칼 퓨즈 (Blade)		자동차용에 주로 사용, 쉽게 교체 가능

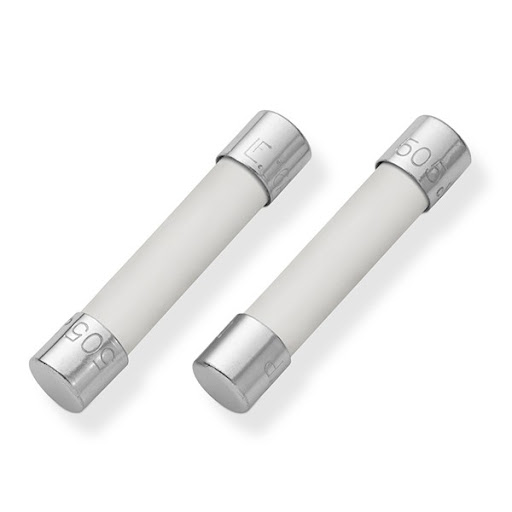

세라믹 퓨즈		고온과 고전압에 강한 내열성 구조

---

5. 퓨즈와 차단기의 차이점

항목 퓨즈 차단기 (서킷 브레이커)

재사용 여부	불가능 (한 번 작동하면 교체 필요)	가능 (리셋하여 재사용 가능)
반응 속도	매우 빠름	상대적으로 느림
구조	단순	복잡
가격	저렴	상대적으로 고가
주 사용처	소형 가전, 자동차 등	가정용 분전함, 산업용 설비 등

---

6. 퓨즈 선택 시 고려사항

1. 정격 전류 : 보호하려는 회로의 최대 전류보다 약간 높은 수치 선택
2. 정격 전압 : 회로에서 사용하는 전압 이상이어야 함
3. 동작 특성 : 고속 or 저속 중 적절한 선택
4. 환경 조건 : 습도, 온도 등 외부 환경 고려
5. 인증 여부 : KTL, UL, CE 등의 인증 여부 확인

---

7. 대표 퓨즈 제조사 및 시장 정보

글로벌 제조사 Top 3

제조사 본사 위치 매출 (2023) 시장 점유율 특징

Littelfuse	미국	약 21억 달러	약 30%	자동차 및 산업용 퓨즈 선두 기업
Eaton (Bussmann)	미국	약 22억 달러	약 28%	고전류 및 산업용에 강점
Schneider Electric	프랑스	약 25억 달러 (퓨즈 포함 전체 매출)	약 15%	고급 전력관리 시스템 포함한 종합 전기 기업

국내 제조사

제조사 특징 주요 제품

LS일렉트릭	산업용 전기부품 강자	산업용 고압 퓨즈, 배전반 퓨즈 등
일진전기	국내 고압·특수 퓨즈 제조	변압기 보호용 퓨즈 등
한화에어로스페이스	방산 및 특수 전자제품 포함	고내열 퓨즈, 특수 안전 퓨즈 등



---

8. 정리 및 결론

퓨즈는 작고 단순한 구조이지만 전기 회로의 안전성을 보장하는 핵심 부품입니다.

특히 과전류로 인한 화재 예방과 장비 보호에 필수적이며,

사용 용도에 따라 적절한 종류를 선택하는 것이 중요합니다.

또한, 시장 점유율이 높은 제조사 제품을 선택하면 안정성과 품질을 기대할 수 있습니다.

---

💡 Tip: 가정용 퓨즈는 보통 교체형이지만, 일부 산업용은 용접형으로 되어 있어 전문가의 교체가 필요합니다.

항상 전문가와 상의하여 사용하세요.

---

이 글이 퓨즈에 대한 기초 이해에 도움이 되셨기를 바랍니다.
궁금한 점이나 추가로 다루었으면 하는 내용이 있다면 댓글로 남겨주세요!
